Частотометр,  измеритель ёмкости и индуктивности – FCL - meter

Авторская статья находиться по этому адресу:http://www.cqham.ru/index.html

Детали и плата под DIP корпуса

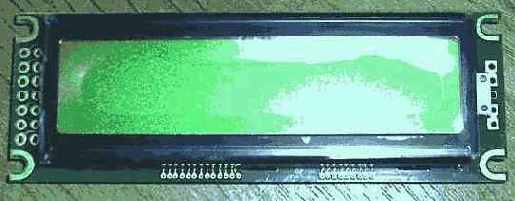

В данной конструкции прибора я применил 2х16 русифицированный дисплей фирмы Winstar под маркировкой WH1602D-YYK-CTK на контроллере KS0066 который полностью совместим с контроллером HD44780 и имеет размеры 85х30х13,2 справочный файл (252 кб.) по этому дисплею можно взять тут. Сайт производителя находится по этому адресу http://www.winstar.com.tw/

Используемое реле фирмы Bestar

Переключатели типа PS580L

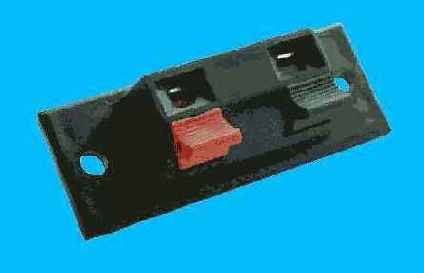

В качестве зажима использовал зажим для акустических систем

Печатная плата разрабатывалась под стандартный корпус размерами 188х59х25 с отсеком для батарей, и имеет два варианта исполнения первый как и в авторском варианте использует микросхему LP2951 и второй вариант использует КР142ЕН5А

Первый вариант

Печатная плата (56 кб.) устройства односторонняя и имеет размеры 138х54 мм выполнена в программе Sprint-Layout 4.0 (1,041 кб.) и расчитана на установку DIP компонентов за исключением элементов DA2,DD1 они в корпусе SO-8 т.к в другом исполнении достать не удалось.

На плате также стоят элементы установки констант это JK, SBK1 и SBK2.

Элементы DD1 и DA2 устанавливаются на плату со стороны пайки т.к имееют SMD корпус.

Красным цветом и маркировкой JW1 - JW6 обозначены проволочные перемычки, которые устанавливаются на плату со стороны установки элементов.

Транзисторы VT1,VT2 - КТ368, VT3 - КТ315. Резисторы R16, R22 - СПЗ-19А или 3329H.

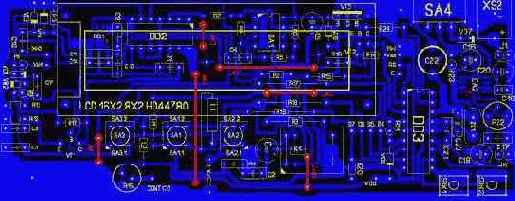

Для желающих самостоятельно нарисовать плату вот ее чертеж:

Скачать увеличенный рисунок первого варианта (75 кб.) платы можно тут.

Второй вариант

Второй вариант (55 кб.) отличается от первого только тем что вместо LP2951 установленна отечественная КР142ЕН5А.

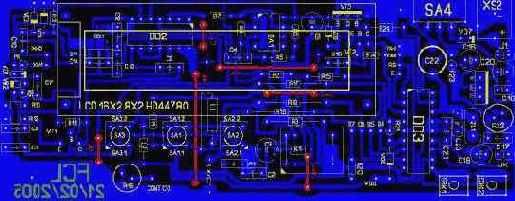

Для желающих самостоятельно нарисовать плату вот ее чертеж:

Скачать увеличенный рисунок второго варианта (76 кб.) платы можно тут.
