Частотомер


Частотомер.

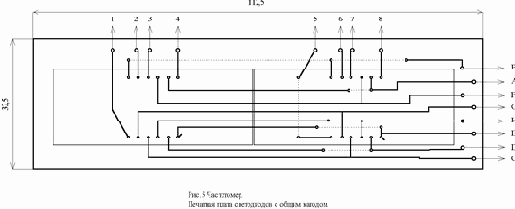

Этот восьмиразрядный прибор может измерять частоту синусоидального  и импульсного сигнала от 1 ГЦ до 50 МГц. Время измерения - 1 и 10 с. Частотомер построен на светодиодах с общим катодом. Особенностью данного частотомера является то, что в нем может быть использован любой кварц на частоты от 10 до 20 МГц. При этом в программе изменяются значения только двух регистров.

Собираясь сделать частотомер на PIC-контроллере, автор проверил схемы и программы, опубликованные в журналах. Оказалось, что только одна схема и программа были рабочими: это «Частотомер на PIC-контроллере» Д. Яблоков и В. Ульрих [1]. Но этот частотомер имеет 3 разряда индикации с указанием их порядка. Такой точности в повседневной практике радиолюбителей явно недостаточно.

В частотомере применен микроконтроллер PIC16F873, который имеет 28 выводов. Это позволило использовать 16 выходов для непосредственного управления сегментами и разрядами светодиодов. Кроме того, этот микроконтроллер имеет три таймера с предделителями. Восьмиразрядный таймер TMR0 и его восьмиразрядный предделитель вместе с двумя дополнительными регистрами используются для подсчета измеряемой частоты. Извлечение значения предделителя выполняется известным способом, заключающимся в досчитывании значения предделителя до нуля, с одновременным подсчетом числа импульсов досчета. Таким образом, максимальная разрешающая способность счетчика составляет 32 двоичных разряда.

Таймер TMR1 имеет 16 разрядов и 3 разрядный предделитель. Этот таймер используется для формирования интервалов времени 0,1 секунды, а два последующих регистра-делителя на 10 формируют время измерения в 1 секунду и 10 секунд. При использовании кварцевых резонаторов на любую частоту достаточно сделать программную предварительную установку двух регистров таймера TMR1. При этом отпадает необходимость в точной подстройке частоты самого кварца.

Поскольку эти два таймера могут работать одновременно без участия АЛУ микроконтроллера, то появилась возможность использовать в качестве индикаторов светодиоды с динамической индикацией.
